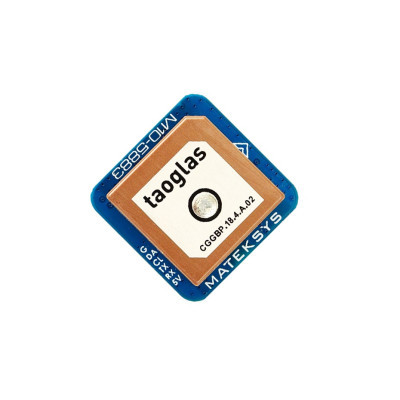

GPS модуль для дрона MATEKSYS M10-5883

M10-5883 використовує GNSS із кількома сузір’ями на базі u-blox MAX-M10S.

MAX-M10S підтримує одночасний прийом чотирьох GNSS (GPS, GLONASS, Galileo і BeiDou). Велика кількість видимих супутників дозволяє приймачу вибирати найкращі сигнали. Це максимізує доступність позиції, зокрема в складних умовах, таких як глибокі міські каньйони. Технологія u-blox Super-S (Super-Signal) забезпечує високу радіочастотну чутливість і може покращити динамічну точність позиціонування за допомогою невеликих антен або в сценаріях поза межами прямої видимості. Для досягнення максимальної чутливості в конструкціях пасивної антени модуль MAX-M10S інтегрує МШУ, а потім ПАВ-фільтр у радіочастотному тракті.

Технічні характеристики:

• GNSS u-blox MAX-M10S (GPS, ГЛОНАСС, Galileo і BeiDou)
• Магнітний компас QMC5883L
• Патч-антена 18 х 18 х 4мм
• Діапазон вхідної напруги: 4~9 В (5 В накладка/контакт)
• Споживана потужність: 13 мА
• Швидкість UART: 9600 за замовчуванням
• Робочі температури: -20~80 °C
• Інтерфейс UART(TX, RX) для GNSS MAX-M10S
• Інтерфейс I2C(DA, CL) для Compass QMC5883L
• Роз'єм JST-GH-6P (SM06B-GHS-TB)
• Світлодіод GNSS PPS, зелений. (Світиться постійно після ввімкнення M10-5883, блимає (1 Гц), коли GNSS отримує 3D-фіксацію)
• 23 х 23 х 10 мм
• 9г

Комплектація:

• 1x M10-5883
• 1x JST-GH-6P до JST-GH-6P 20 см силіконового дроту

Електропроводка та налаштування:

• M10-5883 5 В до контролера польоту 4 ~ 9 В
• M10-5883 RX до контролера польоту UART_TX
• M10-5883TX до контролера польоту UART_RX
• M10-5883 CL до контролера польоту I2C_SCL
• M10-5883 DA до контролера польоту I2C_SDA
• M10-5883 G до GND контролера польоту
